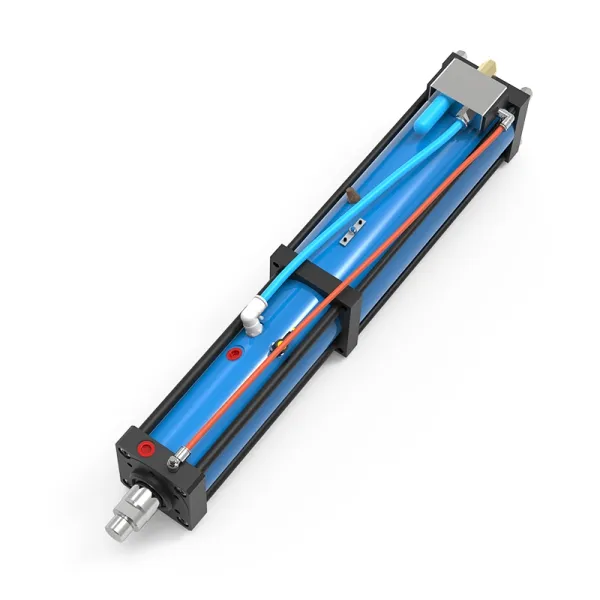

Пневмогидравлический цилиндр, серия BS

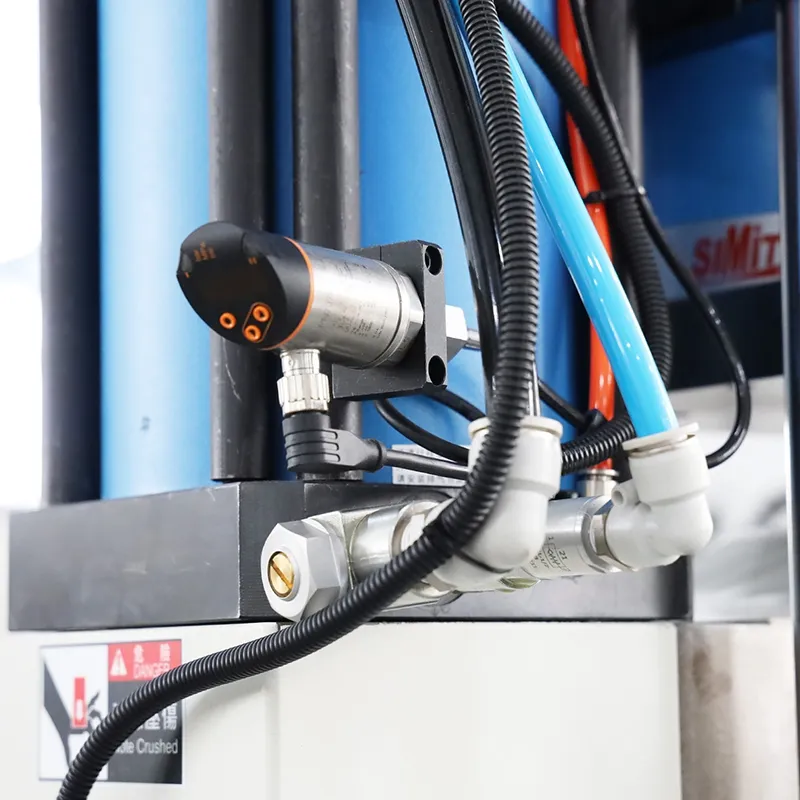

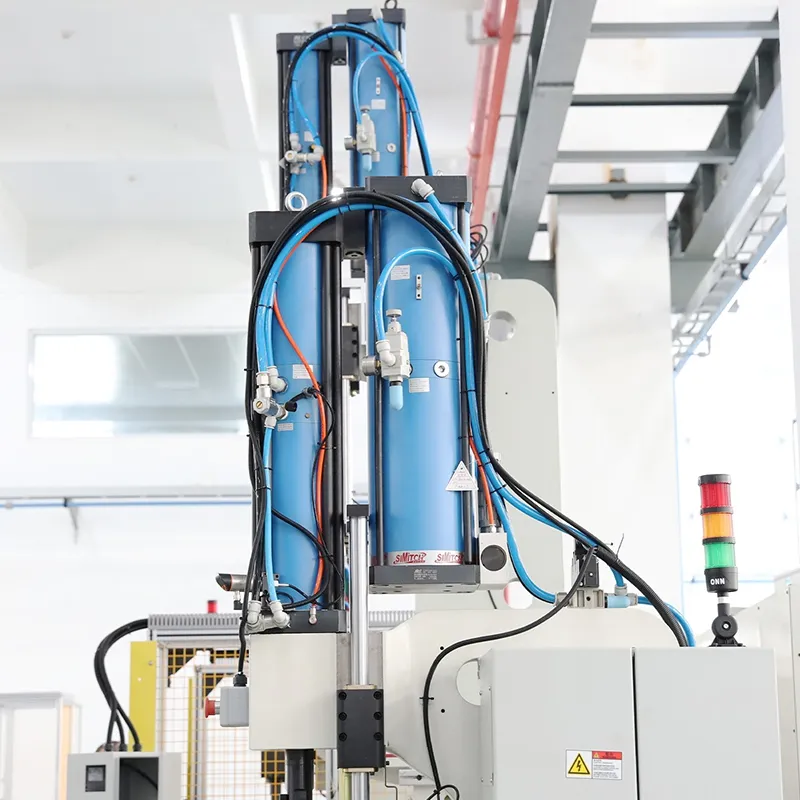

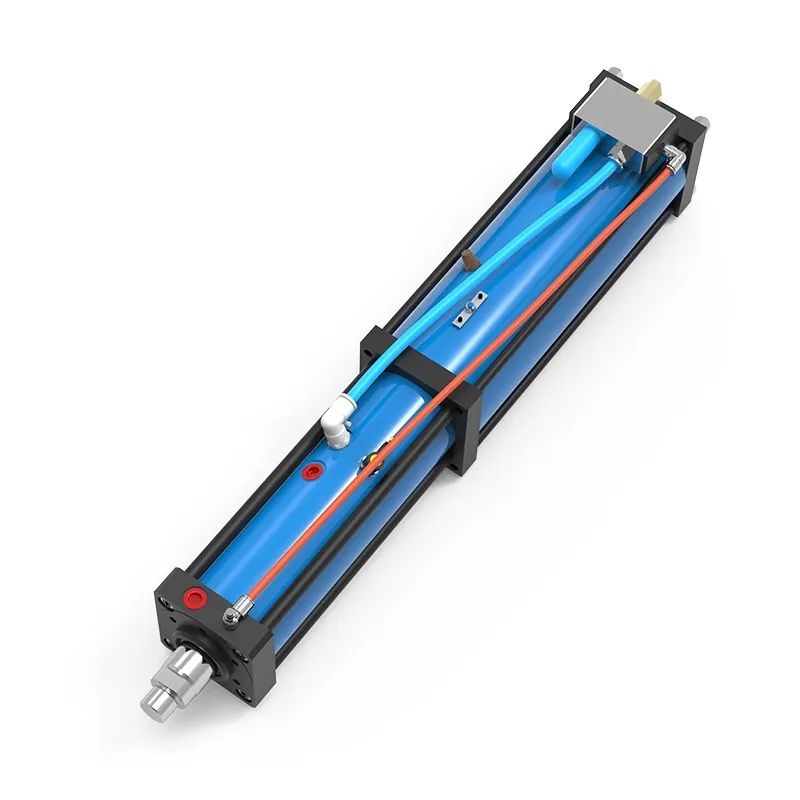

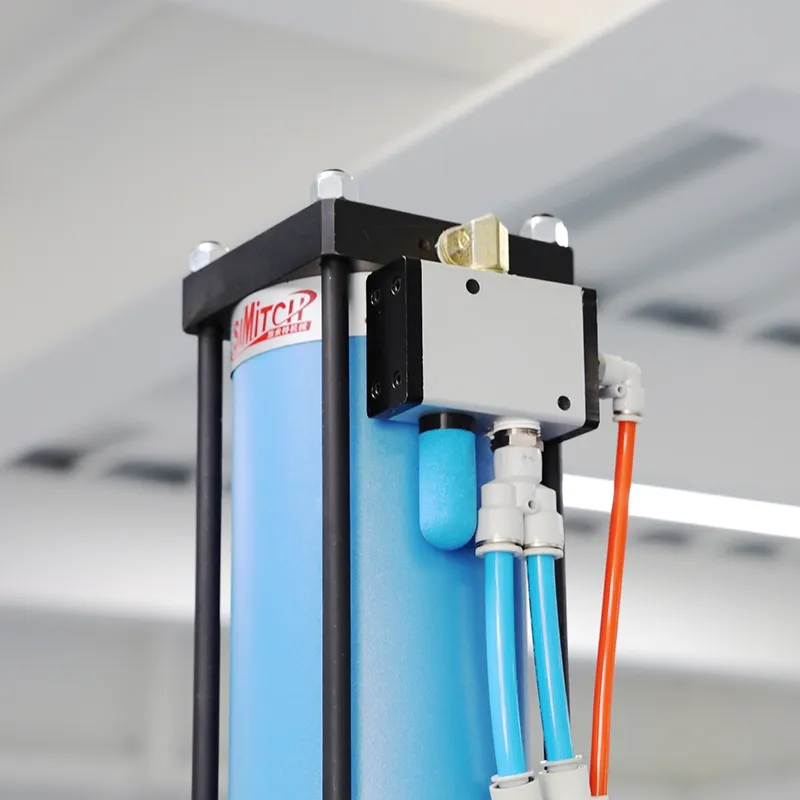

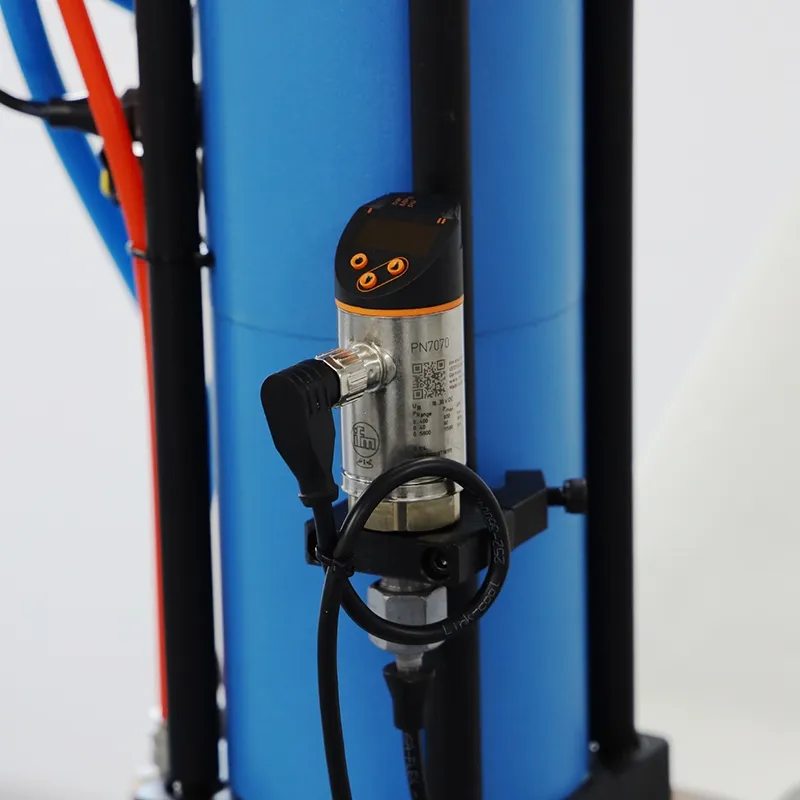

  • Пневмогидравлический цилиндр, серия BS
  • Пневмогидравлический цилиндр, серия BS
  • Пневмогидравлический цилиндр, серия BS
  • Пневмогидравлический цилиндр, серия BS
  • Пневмогидравлический цилиндр, серия BS

    • Пневмогидравлический цилиндр, серия BS

    • Усилие 2-2000кН
    • Силовой ход штока 6-52мм
    • Общий ход штока 100/200мм

    Пневмогидравлический цилиндр (или усилительный пневмогидроцилиндр) представляет собой приводной механизм, сочетающий высокую скорость пневматического привода с большим выходным усилием гидравлической системы. Принцип работы пневмогидроцилиндра основан на быстром пневматическом подводе к заготовке с последующим созданием гидравлического давления на конечном участке хода для получения высокого выходного усилия. Благодаря высокой энергоэффективности и гибкости управления пневмогидравлический цилиндр SIMITCH широко применяется в процессах штамповки, клинч-соединения (пуклевки), сборки, а также в пневмогидравлических прессах, где одновременно требуются высокая скорость и значительное усилие.

    Оставить запрос
    Рабочие параметры
    Модель Усилие прессования при 6 бар (кН) Усилие подвода при 6 бар (кг) Усилие возврата при 6 бар (кг) Коэффициент давления Макс. давление масла при 6 бар (бар)
    Серия BS01 11 95 105 62 345
    Серия BS02 17 150 170 64 350
    Серия BS04 35 240 260 69 380
    Серия BS08 72 350 370 61 340
    Серия BS15 135 500 700 64 350
    Серия BS20 200 580 780 64 350
    Серия BS30 276 730 1000 64 350
    Серия BS50 476 1150 1700 61 340
    Серия BS75 736 2355 3780 51 280
    Серия BS100 970 2355 3780 69 380
    Габариты

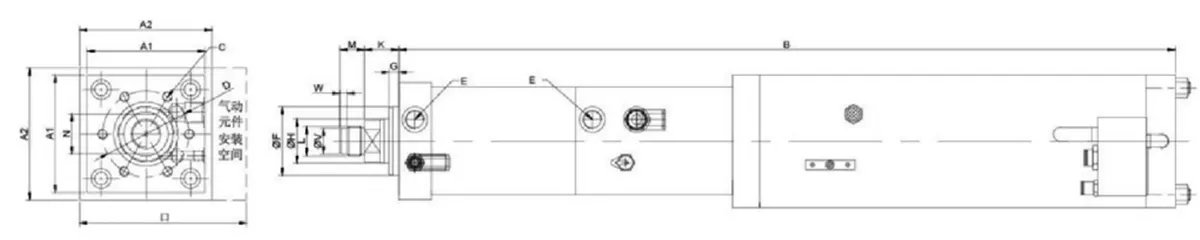

    Модель A1 A2 B C D E F(f7) G H K L M N O U(g6) V Примечания
    BS01-100-12S 66 80 596 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 110 Пружина
    BS01-200-12S 66 80 786 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 110 Пружина
    BS01-100-24S 66 92 668 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 135 Пружина
    BS01-200-24S 66 92 868 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 135 Пружина
    BS02-100-12S 78 92 683 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 135 Пружина
    BS02-200-12S 78 92 883 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 135 Пружина
    BS02-100-24S 78 112 714 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 150 Пружина
    BS02-200-24S 78 112 914 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 150 Пружина
    BS04-100-12S 98 112 730 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 150 18 7 Пружина
    BS04-200-12S 98 112 937 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 150 Пружина
    BS04-100-24S 98 137 762 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 180 18 7 Пружина
    BS04-200-24S 98 137 962 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 180 Пружина
    BS08-100-12S 120 137 792 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 180 26 7 Пружина
    BS08-200-12S 120 137 1008 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 180 26 7 Пружина

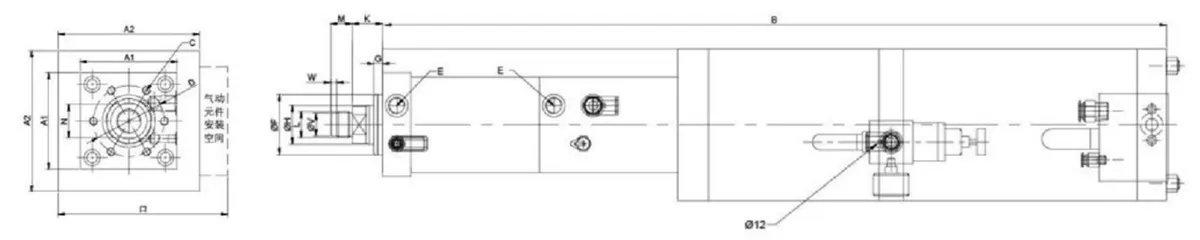

    Dimensions
    Модель A1 A2 B C D E F (f7) G H K L M N O Примечания
    BS08-100-24A 120 177 872 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 220 Газовая пружина
    BS08-200-24A 120 177 1072 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 220 Газовая пружина
    BS15-150-12A 145 177 1044 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 220 Газовая пружина
    BS15-250-12A 145 177 1300 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 220 Газовая пружина
    BS15-150-24A 145 216 1114 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 270 Газовая пружина
    BS15-250-24A 145 216 1314 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 270 Газовая пружина
    BS20-150-12A 166 177 1110 6-M20×30 115 G1/2 85 18 56 52 M39×2 35 46 220 Газовая пружина
    BS20-250-12A 166 216 1359 6-M20×30 115 G1/2 85 18 56 52 M39×2 35 46 270 Газовая пружина
    BS30-150-12A 190 216 1135 6-M20×30 132 G3/4 100 18 63 47 M39×2 35 55 270 Газовая пружина
    BS30-250-12A 190 216 1385 6-M20×30 132 G3/4 100 18 63 47 M39×2 35 55 270 Газовая пружина
    BS50-200-12A 190 268 1285 8-M20×35 150 G3/4 115 25 63 56 M42×2 40 55 330 Газовая пружина
    BS75-200-12A 315 1629 12-M24×45 200 G1 150 20 100 60 M64×2 60 85 380 Газовая пружина
    BS100-200-12A 315 332 1643 12-M24×45 200 G1 150 20 100 60 M64×2 60 85 380 Газовая пружина
    Dimensions
    Ключевые преимущества

    Высокая эффективность и энергоэффективность
    Скорость подвода штока нашего пневмогидроцилиндра выше, чем у гидравлических систем, и стабильнее, чем у чисто пневматических систем. Быстрый подвод происходит на предварительном этапе, а высокое давление создается только на этапе усиления. Энергопотребление всей нашей системы крайне низкое и обычно составляет лишь 10-30% от традиционных гидравлических систем. При этом пневмогидравлическому цилиндру не требуется постоянно работающий двигатель.

    Стабильное и управляемое усилие
    Широкий диапазон усилия от 1 до 200 тонн имеет характеристики, сопоставимые с гидравлическими прессами. Технология мягкого подвода обеспечивает плавное соприкосновение инструмента с заготовкой, снижая ударные нагрузки и уровень шума, а также увеличивая срок службы оснастки.

    Области применения
    • FormingФормовка
    • TestingПроведение испытаний
    • StampingШтамповка
    • EmbossingРельефное тиснение (чеканка)
    • DrawingВытяжка
    • SealingГерметизация

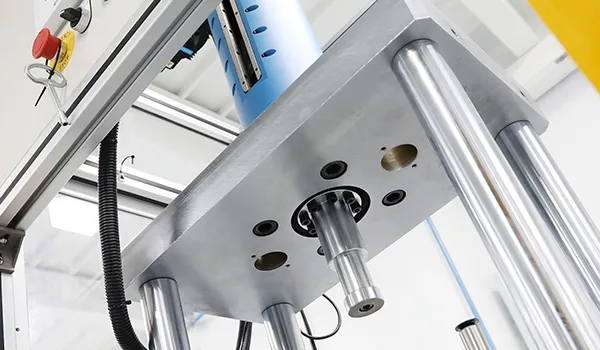

    • RivetingКлепка
    • CuttingРезка
    • BendingГибка
    • CompressionСжатие

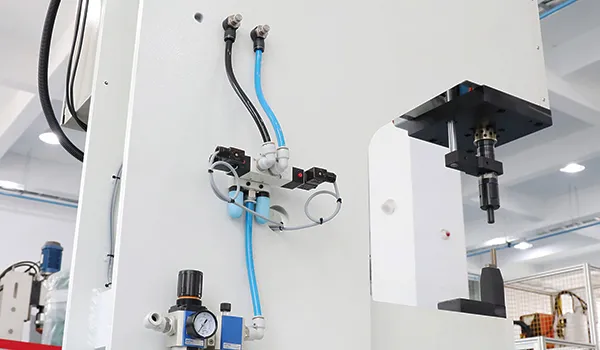

    • ClinchingКлинч-соединение (пуклевка)
    • Press fittingЗапрессовка
    Пневмогидравлические приводы
