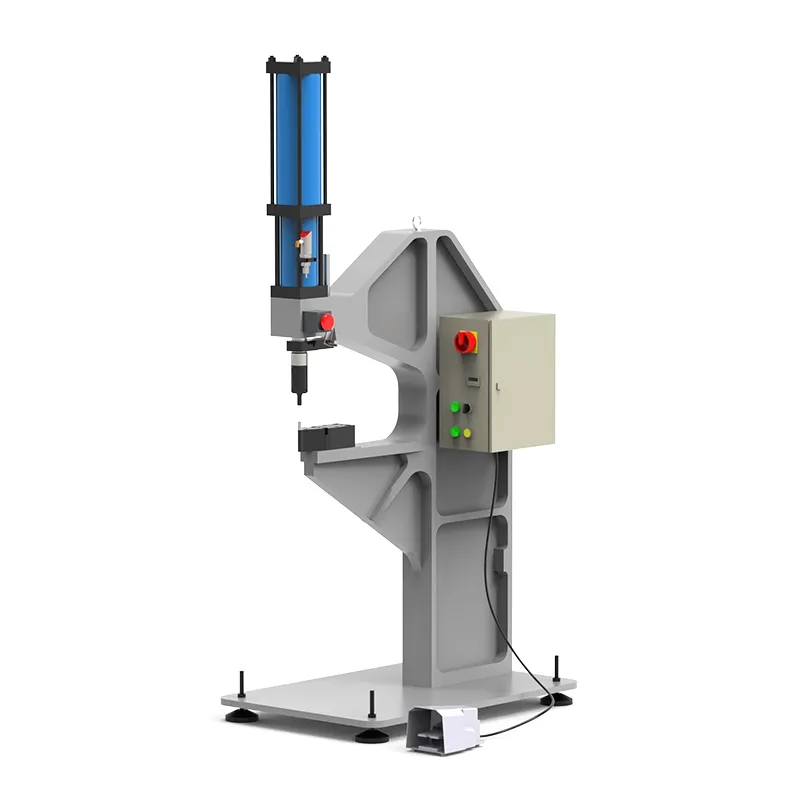

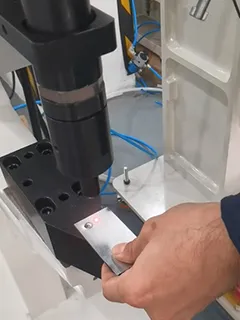

Пуклевочный пресс (8-тонный, стационарный, С-образная рама)

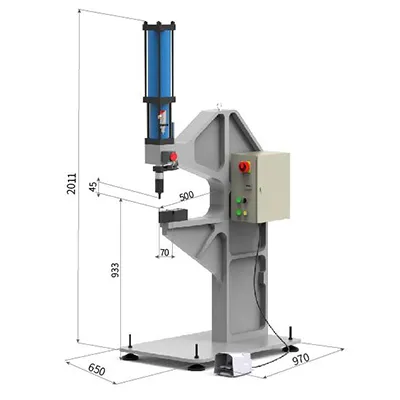

- Усилие 78кН
- Глубина зева (вылет) 500мм
- Высота открытого зева 45мм
Серия CEC08 пуклевочных (клинчинг) прессов представляет собой универсальную систему с С-образной рамой, разработанную для клинчинга и прецизионной запрессовки. Конструкция выполнена в виде цельнолитой рамы из чугуна с увеличенным вылетом, что обеспечивает высокую жесткость и стабильность при работе. Пуклевочные прессы данной серии специально оптимизированы для задач, требующих увеличенного рабочего пространства и высокой точности при длинном ходе.
Данный пресс эффективно применяется для беззаклепочного соединения тонколистового металла, а также для прецизионной сборки компонентов малого и среднего размера. Типичные области применения включают соединение деталей с большим вылетом (кронштейны, корпуса, шкафы) в автомобильной и бытовой промышленности, а также для дозированной запрессовки подшипников, втулок, гильз и крепежных элементов.

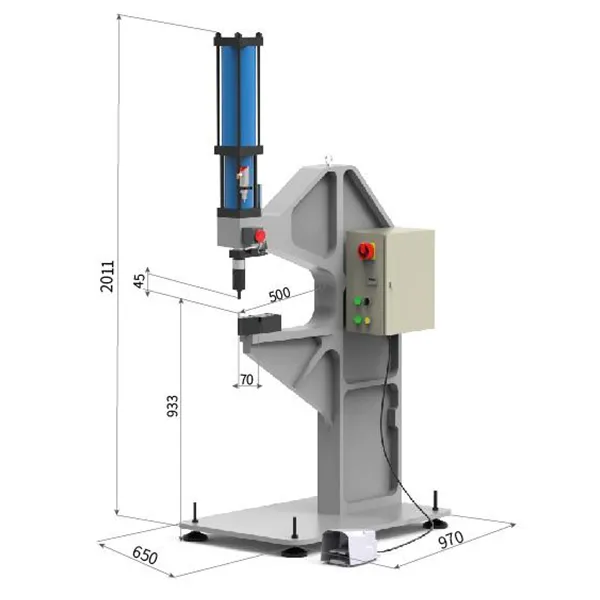

| Модель CEC08-01 | Макс. усилие | Глубина зева (mm) | Высота зева (mm) | ||
| кН | тонн | ||||
| CEC | 8 | 78 | 8 | 500 | 45 |

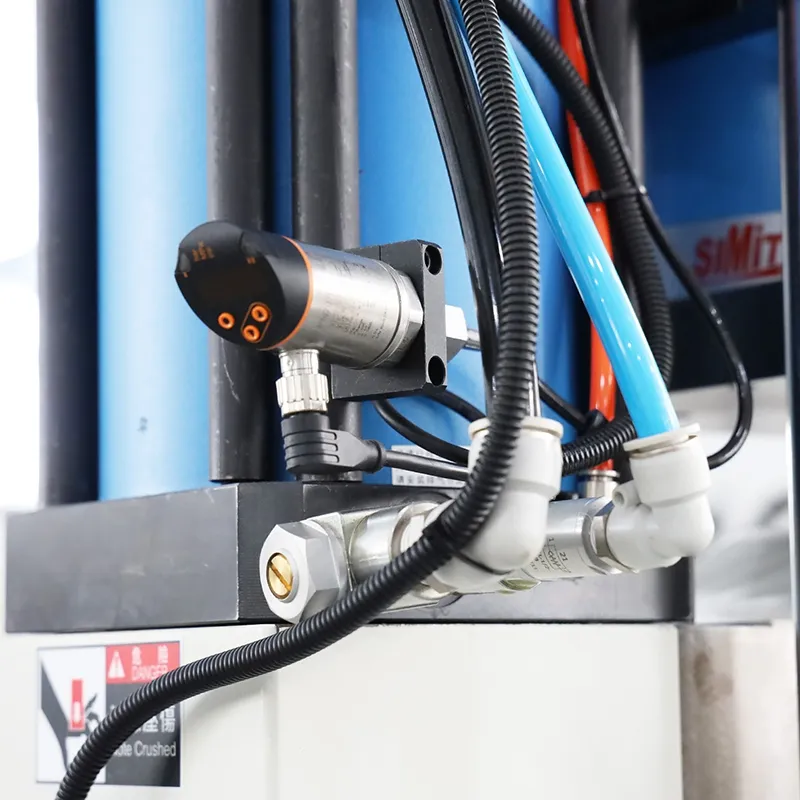

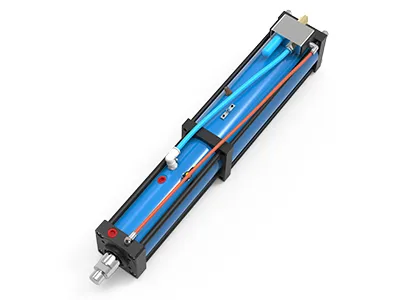

Пневмогидравлический цилиндр

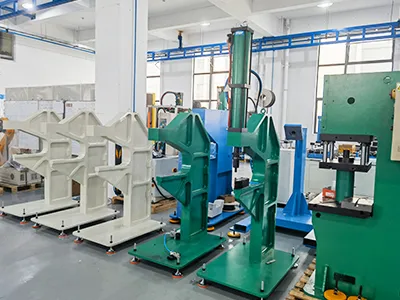

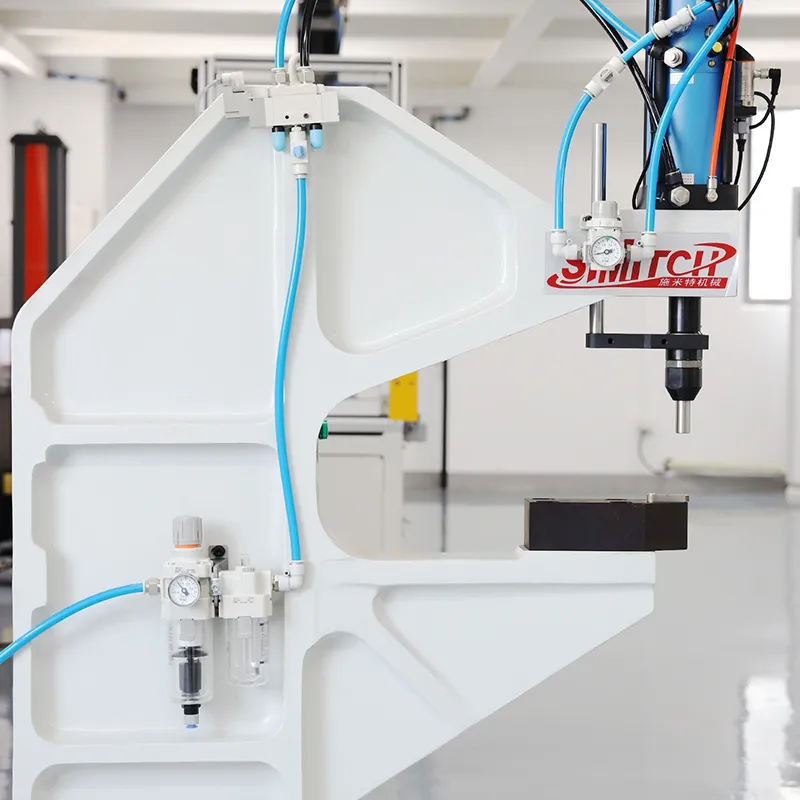

Рама серии CEC

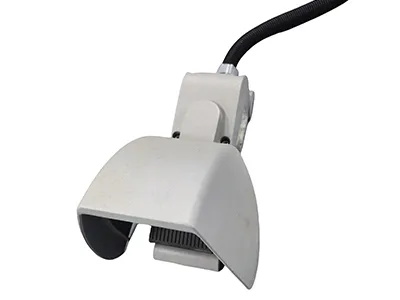

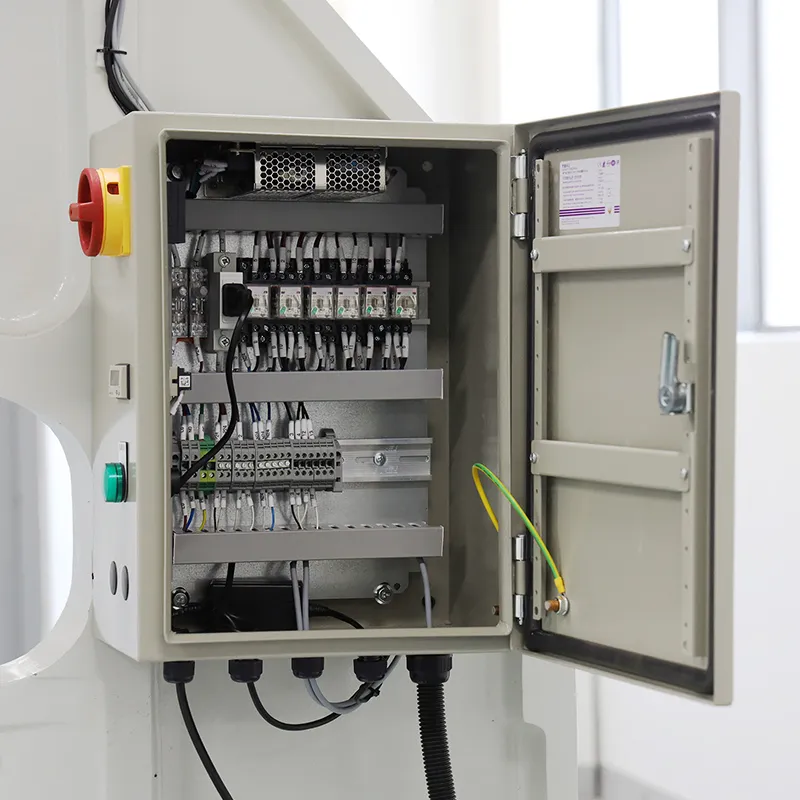

Система безопасности STE
- В качестве основного привода пуклевочного пресса используется современный пневмогидравлический цилиндр.
- Генерация усилия от 2 до 2000 кН при использовании только сжатого воздуха 2–8 бар, без необходимости в сложных гидравлических станциях.
- Плавная (бесступенчатая) регулировка усилия в заданном диапазоне.
- Уникальная технология «адаптивного» прессования при которой силовой ход поршня запускается автоматически при контакте с деталью в любой точке общего хода.
- В процессе силового хода усилие автоматически адаптируется к нагрузке, повышая стабильность и эффективность работы пуклевочного пресса.
Формовка
Проведение испытаний
Штамповка
Рельефное тиснение (чеканка)
Вытяжка
Герметизация
Клепка
Резка
Гибка
Сжатие

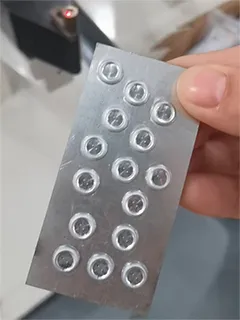

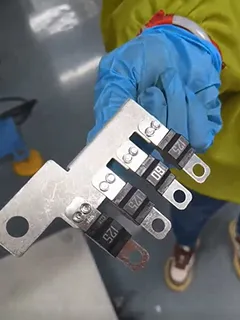

Клинч-соединение (пуклевка)
Запрессовка
