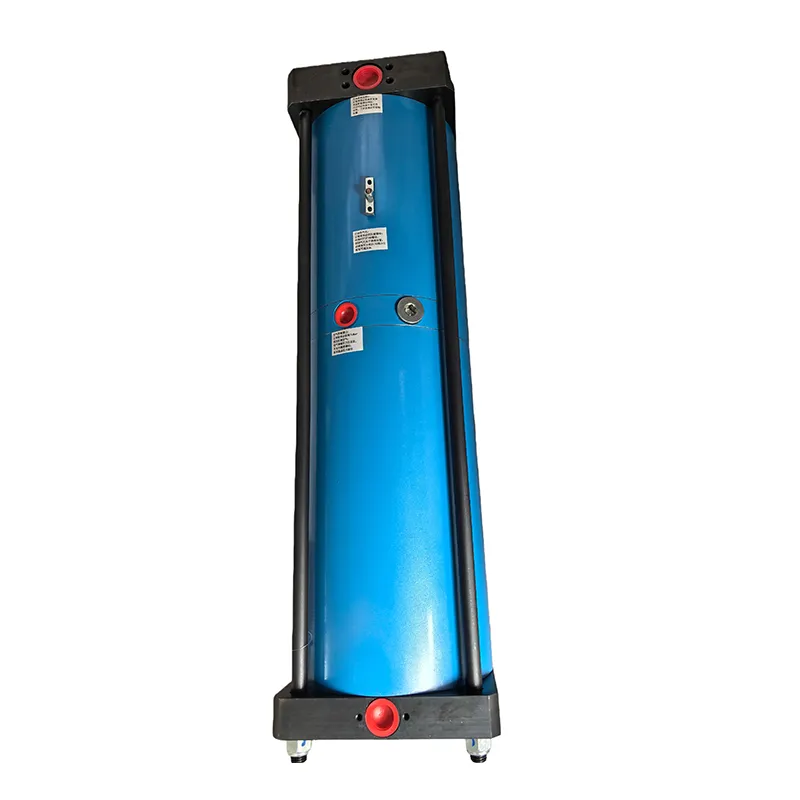

Пневмогидравлический мультипликатор давления, серия TMPS
- Усилие 2-2000кН
- Силовой ход штока 6-52мм
- Общий ход штока 100/200мм
Пневмогидравлический мультипликатор серии TMPS представляет собой устройство для получения высокого давления. Используя сжатый воздух для привода поршня и закон Паскаля, мультипликатор преобразует входное давление воздуха в гидравлическое давление, превышающее его в десятки раз. Основные компоненты пневмогидромультипликатора включают пневмоцилиндр, гидроцилиндр и камеру преобразования «воздух-масло». Конструкция системы допускает ее установку в любом положении (360°) и не требует отдельной гидравлической станции.
Рабочие параметры
| Модель | Усилие подвода (кг, при давлении воздуха 6 бар) | Усилие возврата (кг, при давлении воздуха 6 бар) | Объем высоконапорного масла при усилении (A1) (см³) | H | B | L1 | Пневматический интерфейс | Гидравлический интерфейс | ||
| 400 | 803 | 36 | 137 | 98.5 | 632 | 688 | G1/2 | G3/4 | ||
| 400 | 1462 | 72 | 177 | 118.5 | 692 | 646 | G1/2 | G3/4 | ||
| 400 | 2360 | 137 | 216 | 138 | 771 | 827 | G3/4 | G3/4 | ||
| 400 | 4795 | 300 | 268 | 159 | 1027 | 1083 | G1 | G1 | ||

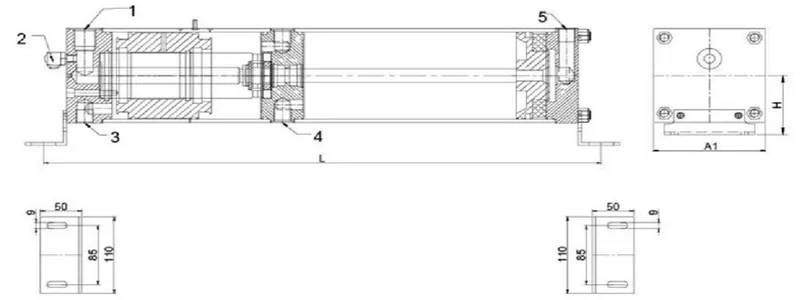

- Порт высокого гидравлического давления
- Порт для проверки давления
- Порт быстрого подвода
- Порт возврата мультипликатора
- Порт мультипликатора давления
Области применения
Формовка
Проведение испытаний
Штамповка
Рельефное тиснение (чеканка)
Вытяжка
Герметизация
Клепка
Резка
Гибка
Сжатие
Клинч-соединение (пуклевка)
Запрессовка
