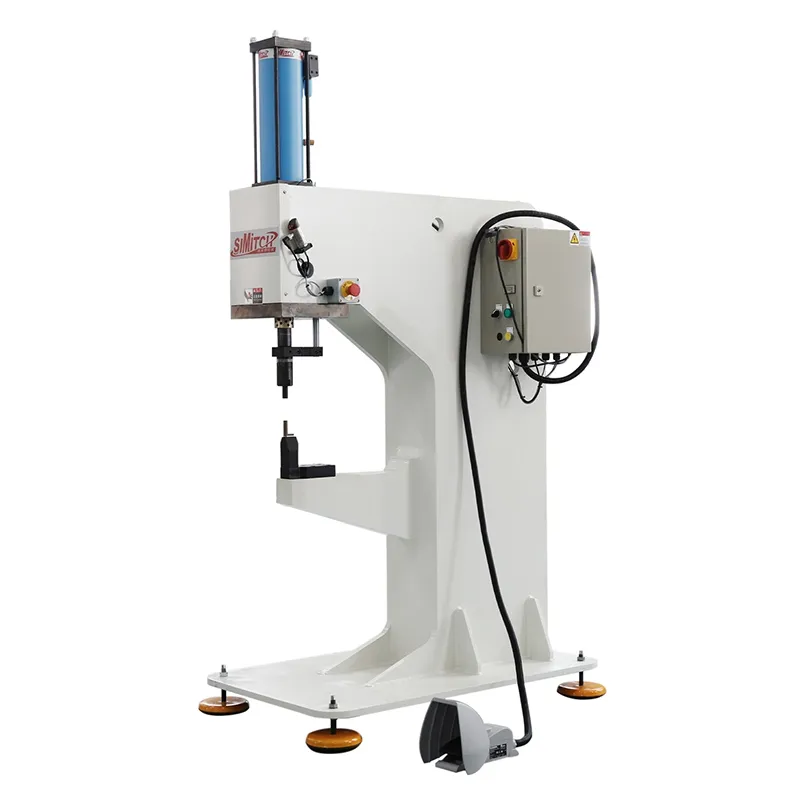

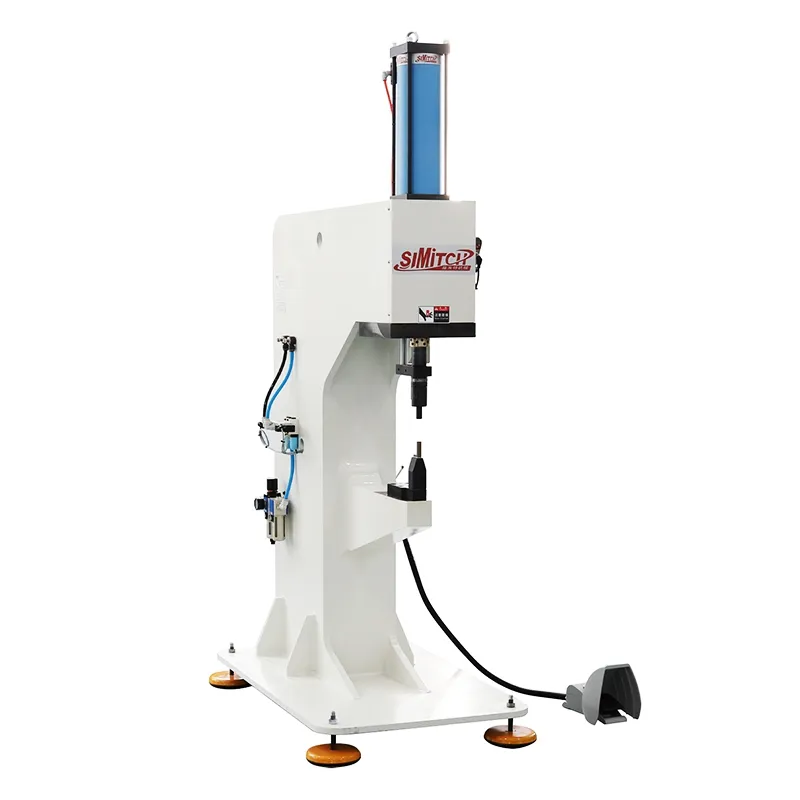

Пуклевочный пресс (8/15-тонный, стационарный, С-образная рама)
- Усилие 78кН/156кН
- Глубина зева (вылет) 500мм
- Высота открытого зева 45мм
Универсальный пуклевочный (клинчинг) пресс серии CEU с С-образной рамой разработан для высокоточных операций прессовой посадки и клинчинга в широком спектре отраслей, включая автомобильную промышленность, производство бытовой техники и другие. Благодаря стабильной монолитной чугунной конструкции с особо глубоким вылетом 500 мм, данный пресс предлагает пользователям жесткость, необходимую для высокоточной сборки длинных изделий.

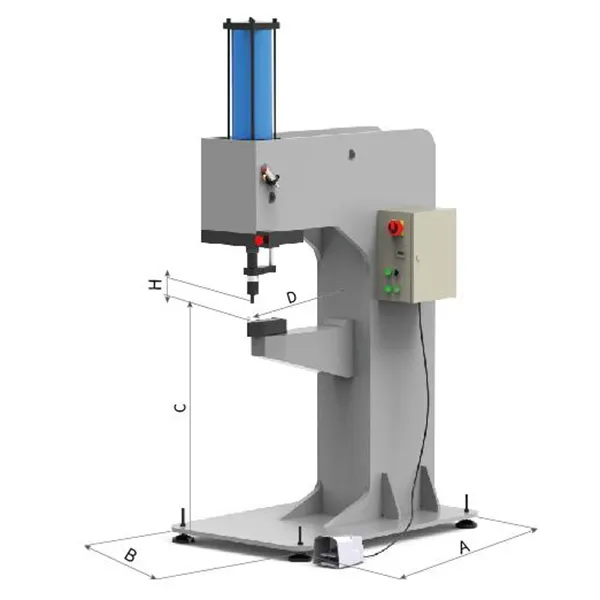

Габариты
| Модель | Макс. усилие | A | B | C | D | E | ||
| кН | тонн | |||||||
| CEU | 8 | 78 | 7.8 | 935 | 700 | 1100 | 500 | 60 |
| CEU | 15 | 134 | 13.4 | 1045 | 800 | 1100 | 500 | 60 |
Компоненты системы

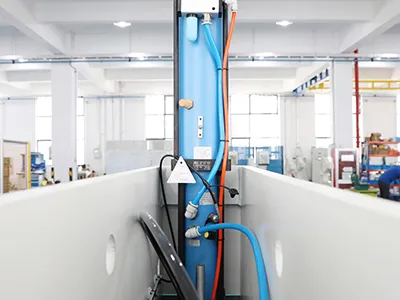

Пневмогидравлический цилиндр

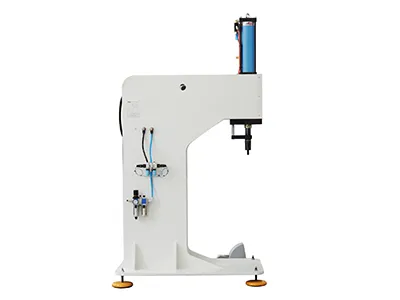

Корпус серии CEU с С-образной рамой

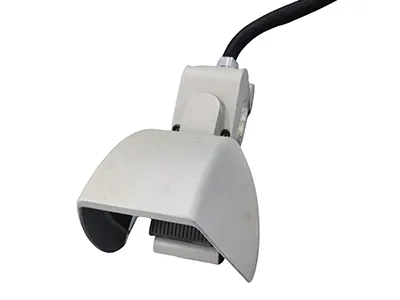

Система безопасности STE
Ключевые преимущества
- В качестве основного привода пуклевочного пресса используется современный пневмогидравлический цилиндр.
- Генерация усилия от 2 до 2000 кН при использовании только сжатого воздуха 2–8 бар, без необходимости в сложных гидравлических станциях.
- Плавная (бесступенчатая) регулировка усилия в заданном диапазоне.
- Уникальная технология «адаптивного» прессования при которой силовой ход поршня запускается автоматически при контакте с деталью в любой точке общего хода.
- В процессе силового хода усилие автоматически адаптируется к нагрузке, повышая стабильность и эффективность работы пуклевочного пресса.
Области применения
Формовка
Проведение испытаний
Штамповка
Рельефное тиснение (чеканка)
Вытяжка
Герметизация
Клепка
Резка
Гибка
Сжатие
Клинч-соединение (пуклевка)
Запрессовка
