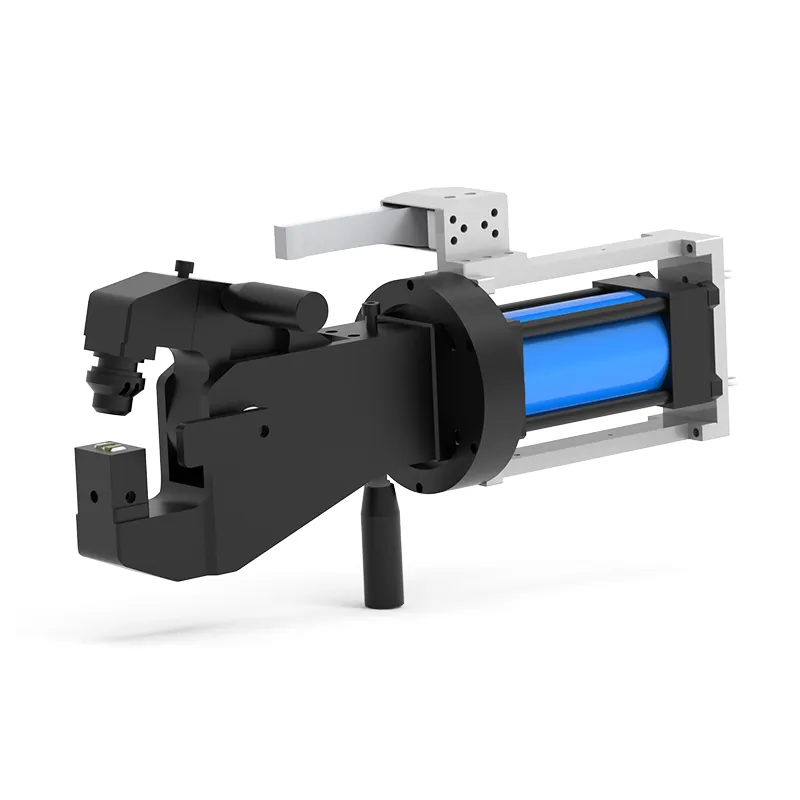

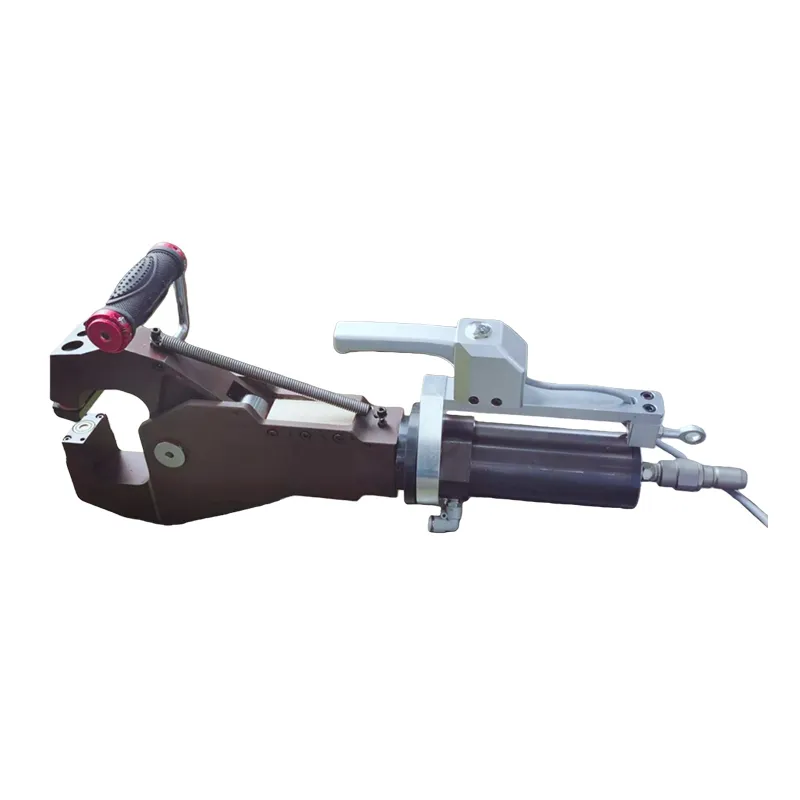

Ручной пневматический пуклевочный инструмент (Х-образный)
Пневматический пуклевочный инструмент представляет собой ручное/полуавтоматическое устройство, использующее технологию холодной беззаклепочной пуклевки. Путем приложения высокого давления к двум или более слоям листового металла через штампы, установленные в клещах, инструмент вызывает пластическую деформацию и взаимное замыкание листов, формируя прочную точечную структуру соединения.
Пуклевочный инструмент SIMITCH широко применяется для соединения металлических компонентов в таких областях, как производство вентиляционных заслонок, обработка листового металла, автомобилестроение и изготовление ОВКВ-оборудования. Особенно подходит для быстрого соединения тонколистовых материалов, таких как сталь (обычно 0.8–3.0 мм) и алюминий.

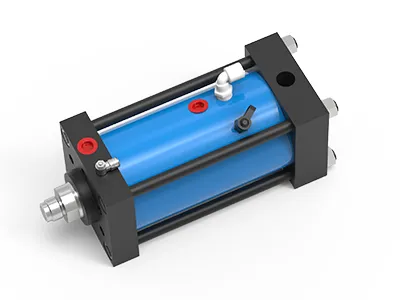

Пневмогидравлический привод (с выносным рабочим цилиндром)

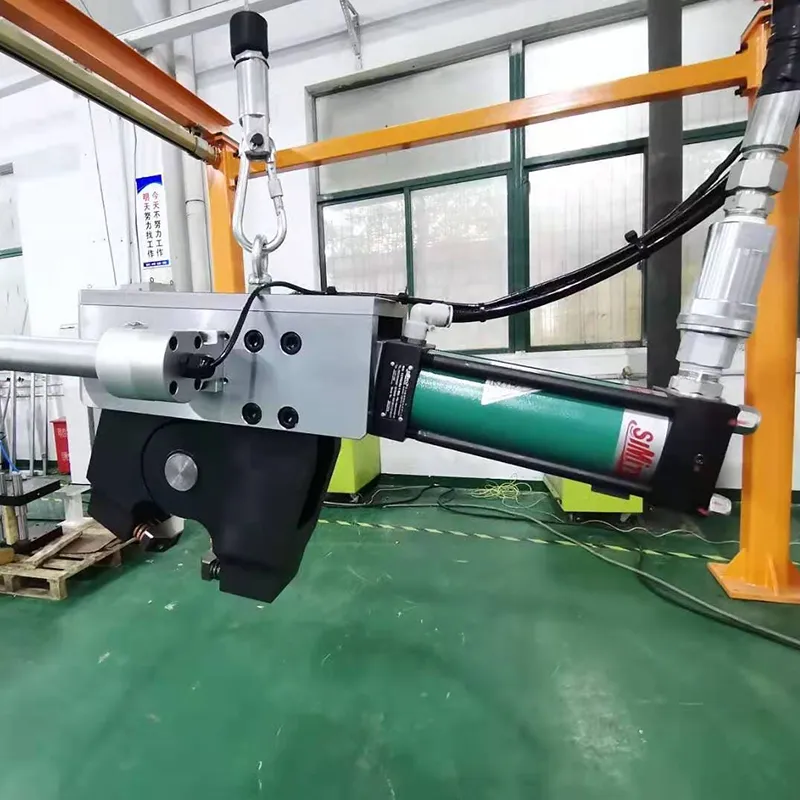

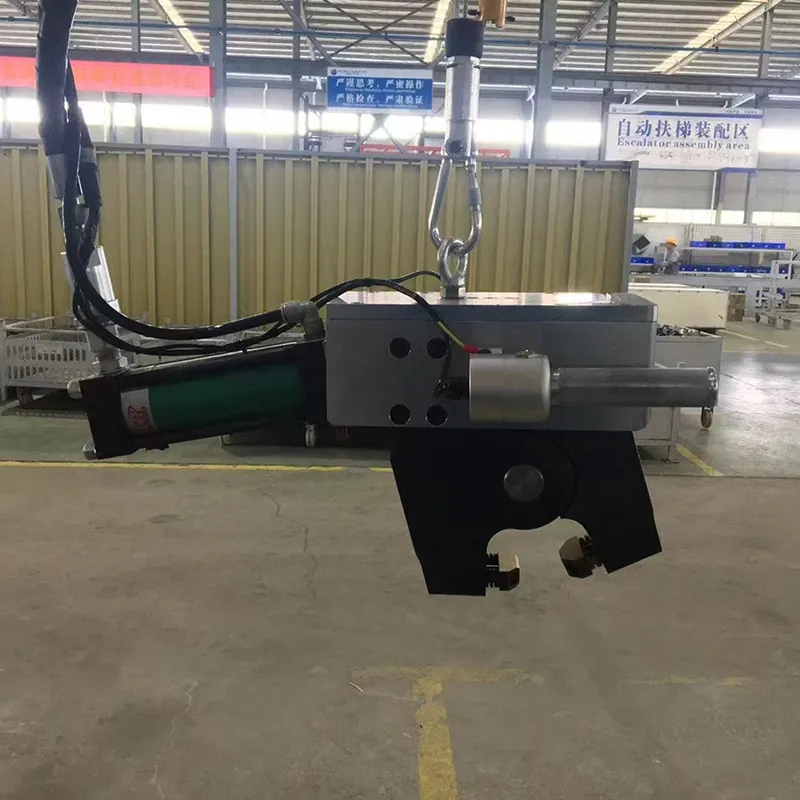

Клещевой корпус Х-образного типа (головка инструмента)

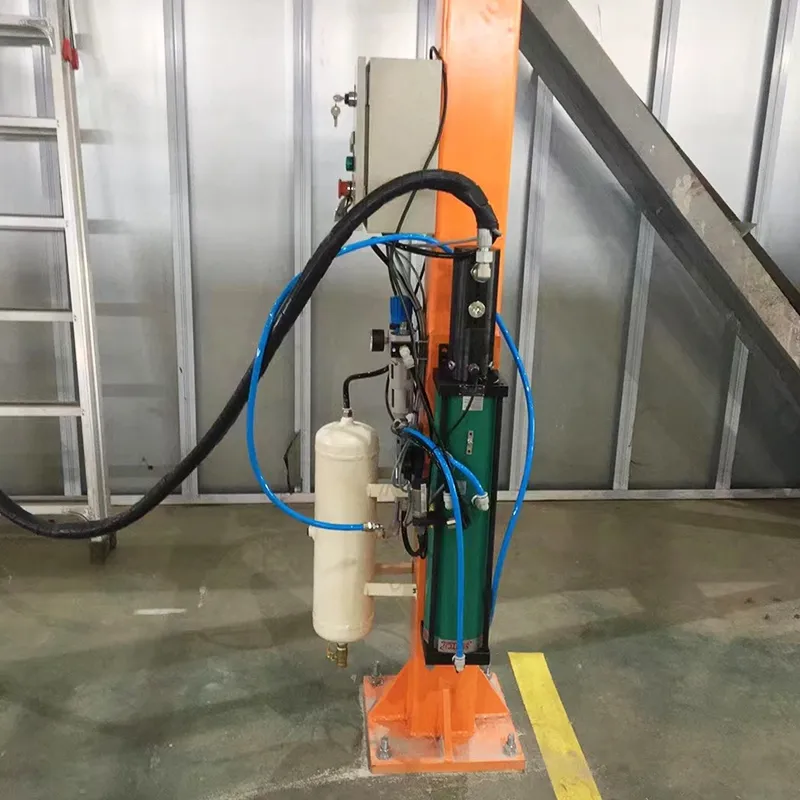

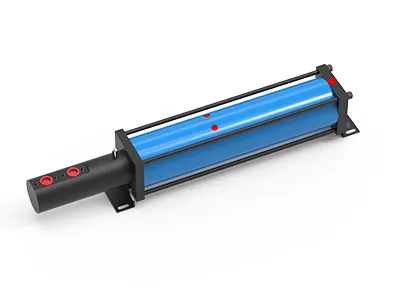

Мультипликатор
Консольный кронштейн с балансиром
- Высокое качество соединения и прочность: формируемое соединение обладает высокой прочностью на растяжение и сдвиг, равномерно распределяет нагрузку, устойчиво к вибрациям и усталости материала, превосходя традиционные заклепочные соединения.
- Сохранение покрытия и внешнего вида: холодная деформация пуклевочным инструментом не повреждает защитные покрытия (оцинковку, лакокрасочные слои), исключает термическое воздействие, окисление и деформацию, что особенно важно для изделий с высокими требованиями к герметичности и коррозионной стойкости.
- Удобство эксплуатации и мобильность: компактная конструкция и возможность подвесного исполнения поддерживают удобную работу. Пневматический привод исключает ограничения по времени работы (в отличие от аккумуляторных решений) и повышает производительность при длительной эксплуатации. Подходит как для серийного производства, так и для монтажных работ на месте или на высоте.
- Универсальность: пуклевочный инструмент SIMITCH совместим с различными материалами (низкоуглеродистая сталь, оцинкованная сталь, нержавеющая сталь, алюминий и др.) толщиной 0.8–3.0 мм. Замена оснастки позволяет быстро адаптировать инструмент под различные задачи.
