Пневмогидравлический привод представляет собой полностью интегрированную приводную систему. Благодаря модульной конструкции и специализированным аксессуарам он легко адаптируется под широкий спектр производственных задач. Индивидуально разработанные конструкции, такие как конфигурации, оптимизированные для сварки, позволяют нашим пневмогидроцилиндрам поддерживать высокую точность и надежность, удовлетворяя разнообразные потребности клиентов.

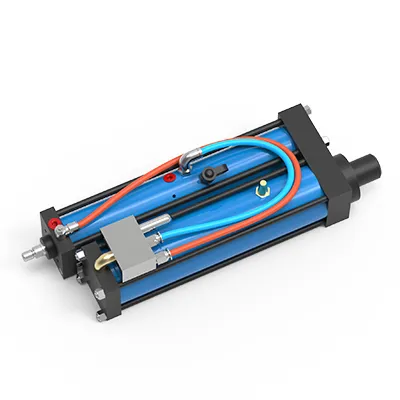

Конструкция цилиндра и ее особенности
- Высокоточная направляющая втулка и центрирующие элементы
- Двухопорный шток рабочего поршня из высокопрочной стали
- Уплотнительные элементы с запатентованными канавками, обеспечивающими длительное удержание смазки и увеличенный срок службы
- Демпфирующая подушка в конце хода, снижающая шум при возврате
- Двухплунжерная система уплотнения масляного цилиндра с полной изоляцией воздуха и масла и системой вентиляции
- Встроенная пневматическая схем
- Перепускной клапан с функцией сброса давления и встроенным демпфированием
- Отверстие для удаления воздуха из масляного резервуара
- Пневматические интерфейсы
- Клапан регулировки скорости силового хода (тип X)
- Встроенный диагностический интерфейс
- Встроенная пневматическая схема
- Герметичный масляный резервуар под давлением
- Пружина с двусторонней опорой (или газовая пружина)
- Демпфирующая подушка поршня мультипликатора
- Встроенный клапан управления пневмогидравлическим усилением давления
Преимущества пневмогидравлического привода

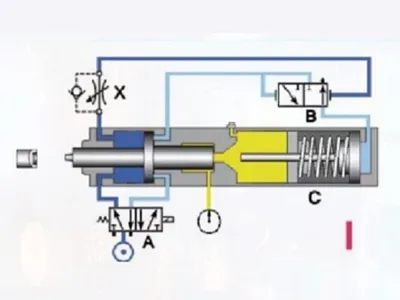

Начальное положение: поддерживает монтаж под углом 360° в любом положении.

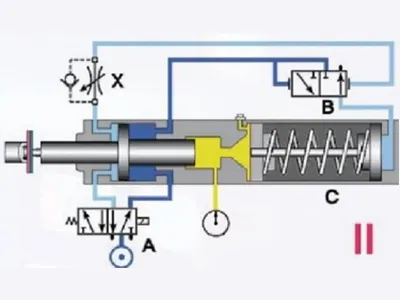

Быстрый подвод: приводится в действие цилиндром подвода для контакта инструмента с заготовкой.

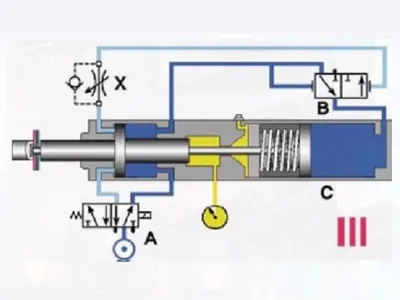

Силовой ход поршня: приводится в действие задним мультипликатором (интенсификатором) для задач по прессованию или
формовке.
Быстрый возврат поршня: пневматическое втягивание цилиндра подвода и возврат мультипликатора с помощью пружины.
Области применения

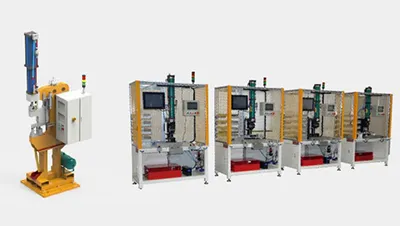

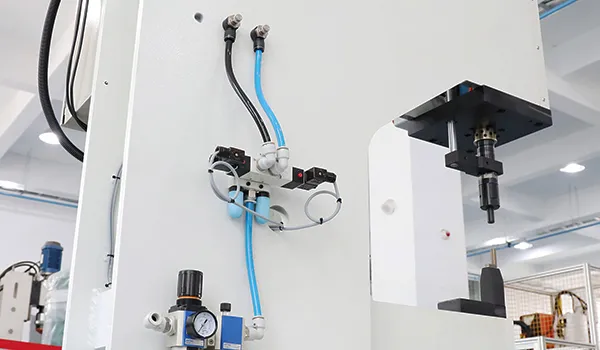

Автоматическое пресс-клепальное оборудование

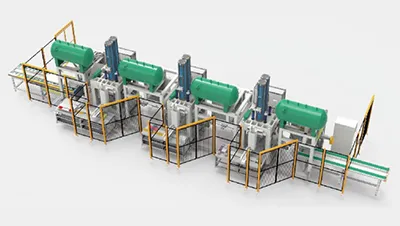

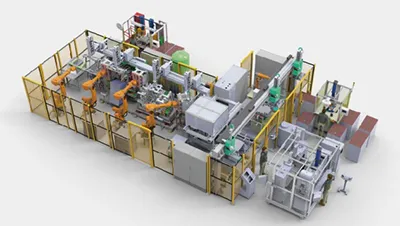

Автоматизированные производственные линии

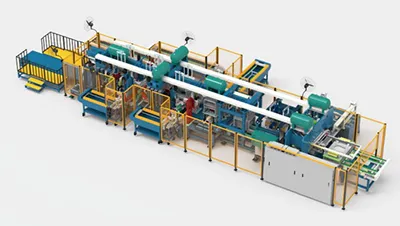

Автоматизированные производственные линии
Автоматизированные производственные линии
