Пуклевка (клинчинг, холодная сварка) – это механический способ соединения, основанный на пластической деформации самого листового металла. За счет вдавливания верхнего и нижнего слоев друг в друга формируется механическое соединение (как показано на сечении ниже) без использования дополнительных крепежных элементов.
По сравнению с традиционными методами соединения, пуклевка обладает рядом существенных преимуществ, включая снижение себестоимости оборудования и повышенную энергоэффективность. Процесс пуклевки (клинчинга) исключает образование химических загрязнений, что делает его экологически безопасным и легко интегрируемым в автоматизированные производственные линии. Кроме того, клинчинг мало чувствителен к качеству поверхности листа, что позволяет эффективно соединять материалы с покрытиями или защитными слоями. Благодаря этим свойствам технология стала одной из ключевых при сборке облегченных листовых конструкций.

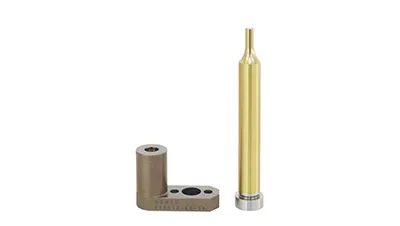

Круглая пуклевка (клинчинг)
Круглое соединение, как правило, формируется с помощью стандартного или вращающегося пуансона.

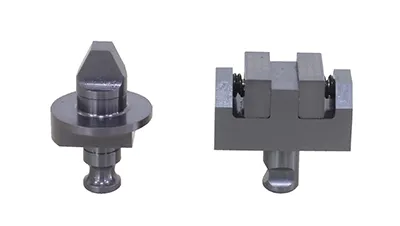

Квадратная пуклевка (клинчинг)
Квадратное или прямоугольное соединение формируется с использованием квадратного пуансона или за счет прерывистого управления вращающимся пуансоном.

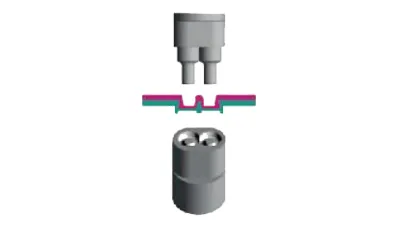

Двухточечная пуклевка (клинчинг)
За один ход формируются два соединения. По сравнению с одним круглым соединением, прочность на срез может увеличиваться до 2 раз, а прочность на растяжение более чем в 1.5 раза.

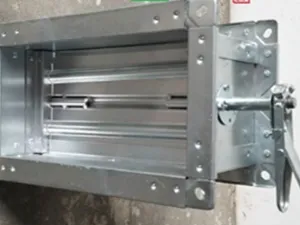

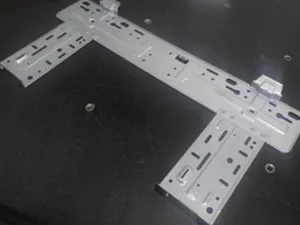

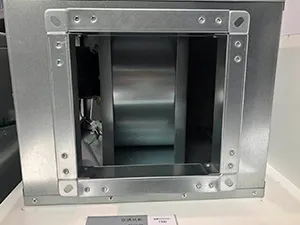

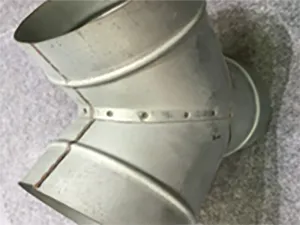

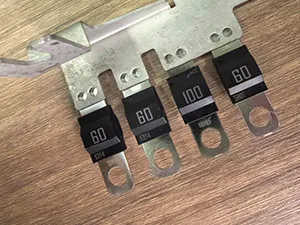

Изделия и компоненты, выполненные методом пуклевки

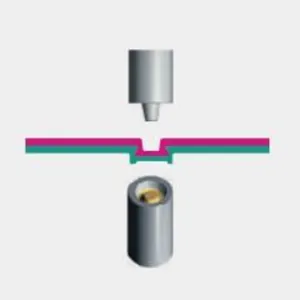

Микроточечная пуклевка

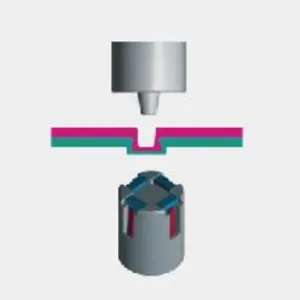

Круглая пуклевка (матрица с неподвижными и подвижными сегментами)

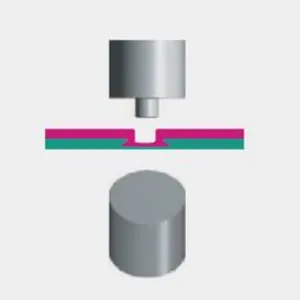

Плоская пуклевка (матрица с неподвижными и подвижными сегментами)

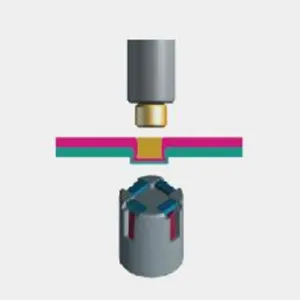

Пуклевка с цельной круглой заклепкой

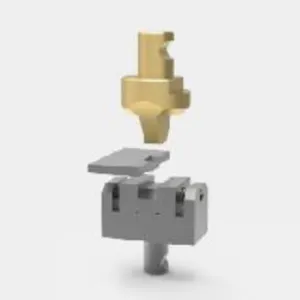

Прямоугольная пуклевка с прорезкой

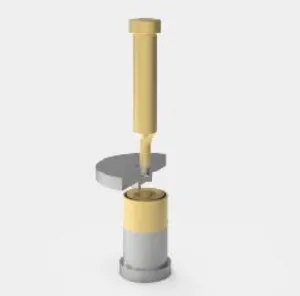

Пуклевка со специализированной оснасткой (с 3 подвижными сегментами)
