Пневмогидравлический мультипликатор давления

Пневмогидравлический мультипликатор давления, серия MPS/HMPS

Усилие 2-2000кН
Силовой ход штока 6-52мм
Общий ход штока 100/200мм

Пневмогидравлический мультипликатор давления серии MPS/HMPS представляет собой устройство для получения высокого давления, объединяющее пневматические и гидравлические технологии. Используя сжатый воздух для подвода поршня и закон Паскаля, мультипликатор преобразует входное давление воздуха в гидравлическое давление, превышающее его в десятки раз. Основные компоненты системы включают пневмоцилиндр, гидроцилиндр и камеру преобразования «воздух-масло». Конструкция допускает установку в любом положении (360°) и не требует отдельной гидравлической станции.

Оставить запрос

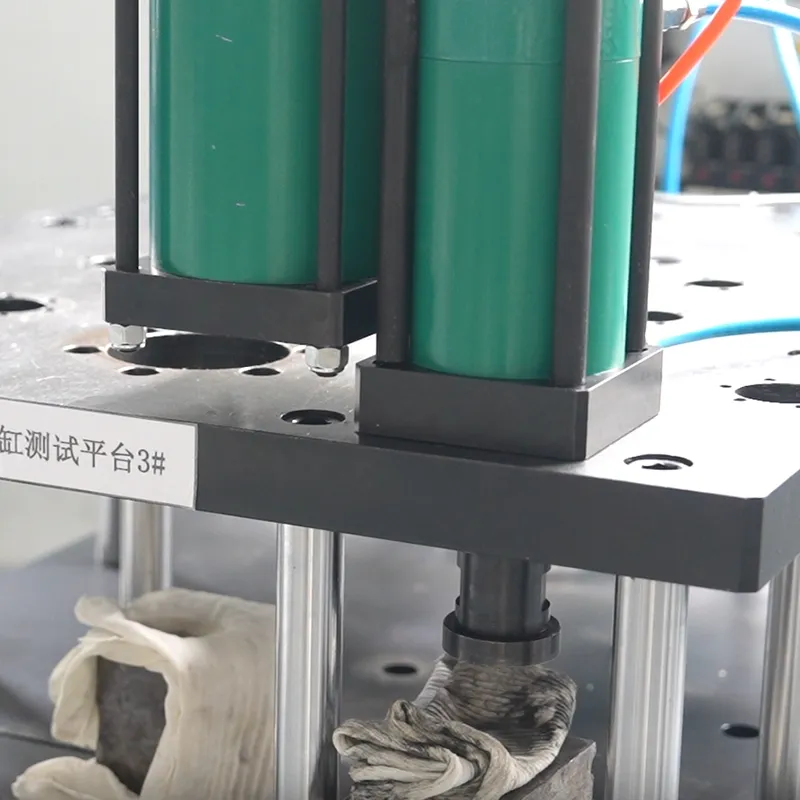

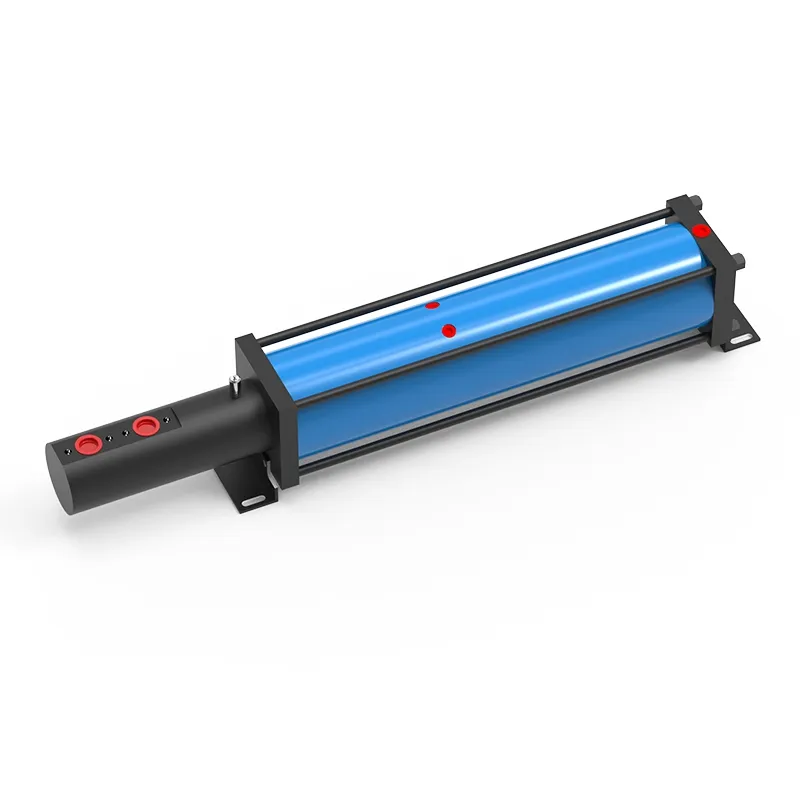

Мультипликатор серии MPS
Коэффициент усиления давления: 69:1
Преобразует входное давление воздуха 6 бар в гидравлическое давление до 400 бар
Специально разработан для привода рабочих пневмогидроцилиндров серии AT

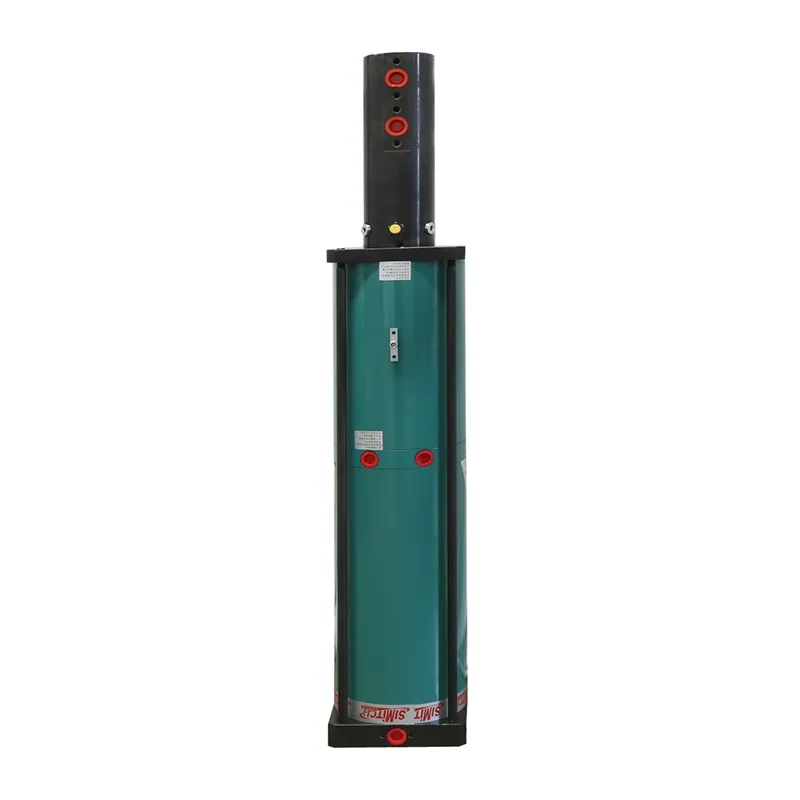

Мультипликатор серии HMPS
Коэффициент усиления давления: 39:1
Преобразует входное давление воздуха 6 бар в гидравлическое давление 230 бар (до 250 бар)
Специально разработан для привода рабочих пневмогидроцилиндров серии HZ

Рабочие параметры

Рабочие параметры мультипликатора серии MPS

Модель	Усилие подвода (кг, при давлении воздуха 6 бар)	Усилие возврата (кг, при давлении воздуха 6 бар)	Объем высоконапорного масла при усилении (A1) (см³)	A1	H	B	L1	L	Пневматический интерфейс	Гидравлический интерфейс
MPS100.60.30	400	470	30	112	85	625	281	681	G1/2	G3/4
MPS125.60.50	400	790	50	137	98.5	612	256	668	G1/2	G3/4
MPS160.60.100	400	1800	100	177	118.5	720	298	776	G3/4	G3/4
MPS200.60.180	400	2800	180	216	138	836	386	892	G1	G3/4
MPS250.60.265	400	6600	265	268	159	921	361	977	G1	G1
MPS300.60.390	400	10000	390	332	196	1125	450	1200	G1	G1-1/4

Рабочие параметры мультипрликатора серии HMPS

Модель	Усилие подвода (кг, при давлении воздуха 10 бар)	Усилие возврата (кг, при давлении воздуха 6 бар)	Объем высоконапорного масла при усилении (A1) (см³)	A1	H	B	L1	L	Пневматический интерфейс	Гидравлический интерфейс	Примечания
HMPS100.100.50	400	470	50	112	85	625	281	681	G1/2	G3/4	230
HMPS125.100.78	400	790	78	137	98.5	612	256	668	G1/2	G3/4	230
HMPS160.100.134	400	1800	134	177	118.5	720	298	776	G3/4	G3/4	230
HMPS200.100.284	400	2800	284	216	138	836	386	892	G1	G3/4	230
HMPS250.100.395	400	6600	395	268	159	921	361	977	G1	G1	230
HMPS300.100.650	400	10000	650	332	196	1125	450	1200	G1	G1-1/4	230

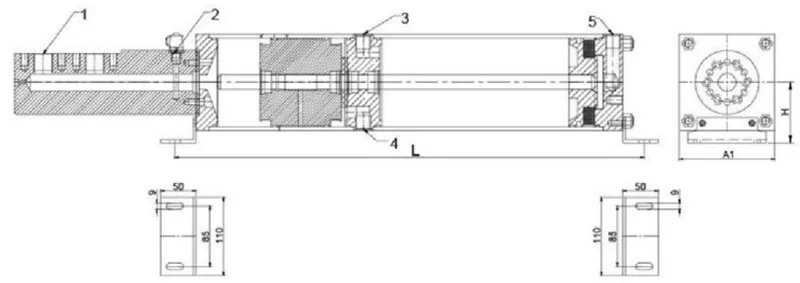

Порт высокого гидравлического давления
Порт для проверки давления
Порт быстрого подвода
Порт возврата мультипликатора
Порт мультипликатора давления

Области применения

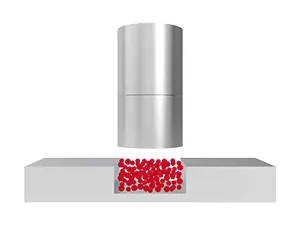

Формовка

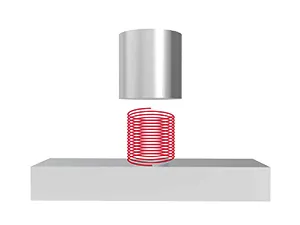

Проведение испытаний

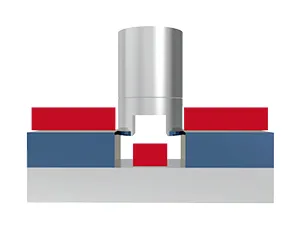

Штамповка

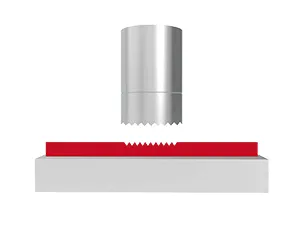

Рельефное тиснение (чеканка)

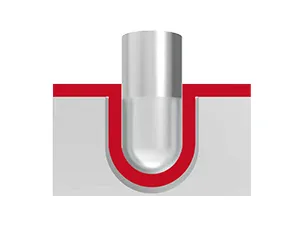

Вытяжка

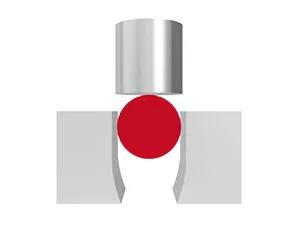

Герметизация

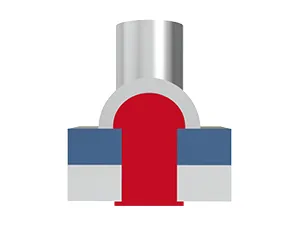

Клепка

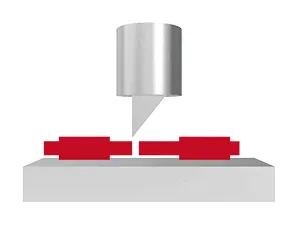

Резка

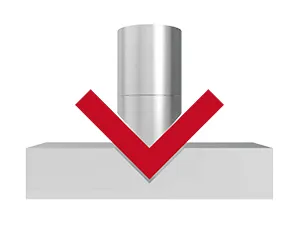

Гибка

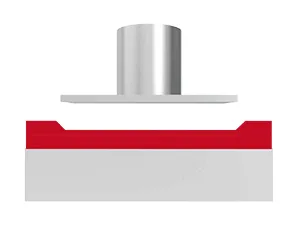

Сжатие

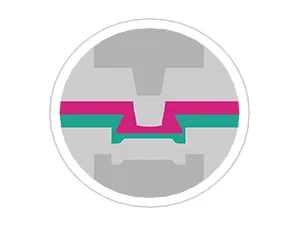

Клинч-соединение (пуклевка)
Запрессовка
