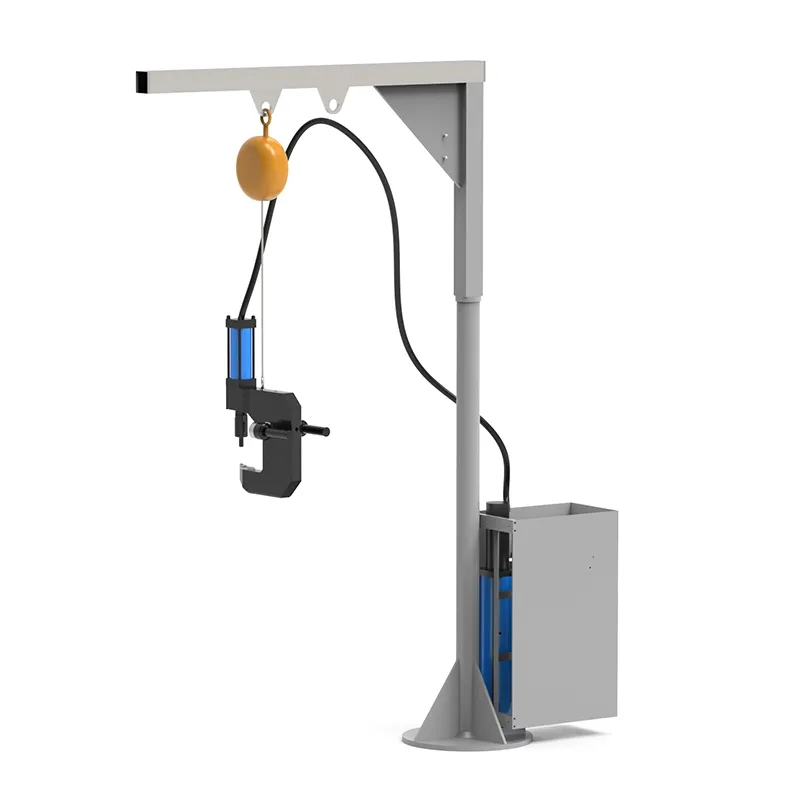

Ручной пуклевочный инструмент, С-образный
Ручной пневматический инструмент для клинчинга – это ручное или полуавтоматическое устройство, использующее технологию холодной беззаклепочной пуклевки. Под действием высокого давления, создаваемого рабочей головкой (клещами с оснасткой), происходит пластическая деформация и взаимное зацепление нескольких слоев листового металла, в результате чего формируется прочное точечное соединение.
Пуклевочный инструмент широко применяется для соединения металлических компонентов в таких областях, как производство вентиляционных заслонок, обработка листового металла, автомобилестроение, производство бытовой техники и крепление ОВКВ-оборудования. Особенно подходит для быстрого клинчинга (пуклевания) таких материалов, как тонкие стальные листы (обычно 0.8–3.0 мм), листы из нержавеющей стали и алюминиевые листы.

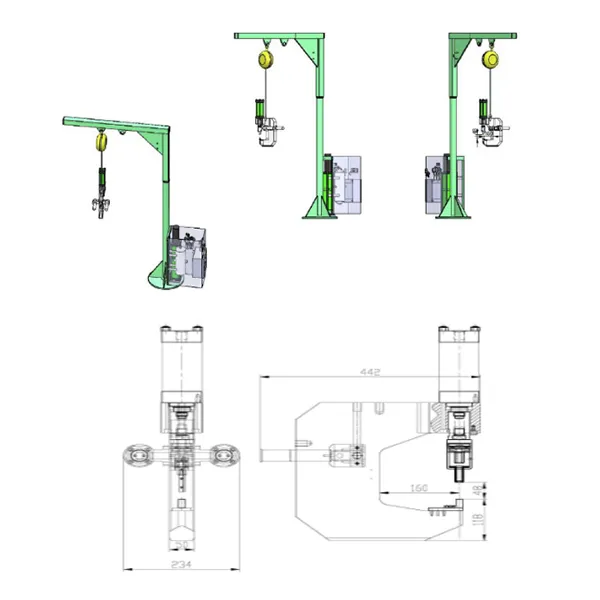

| Модель | Макс. усилие | A | D | H | ||
| кН | тонн | |||||
| CRH03 | 45 | 45 | 4.5 | 28.5 | 40 | 27 |
| 45 | 45 | 4.5 | 35 | 60 | 27 | |
| 75 | 75 | 7.5 | 118 | 110 | 45 | |
| 75 | 75 | 75.5 | 118 | 160 | 45 | |

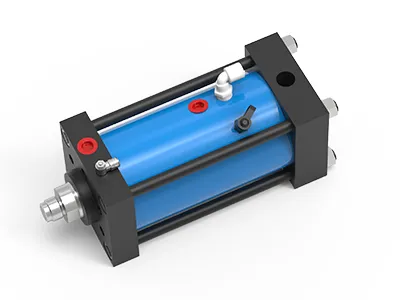

Пневмогидравлический привод (с выносным рабочим цилиндром)

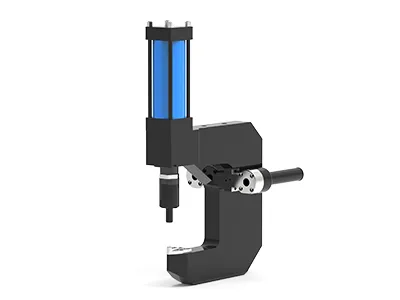

Клещевой корпус C-образного типа (головка инструмента)

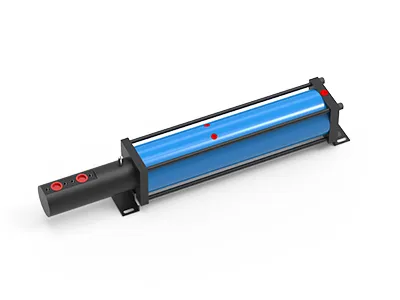

Мультипликатор

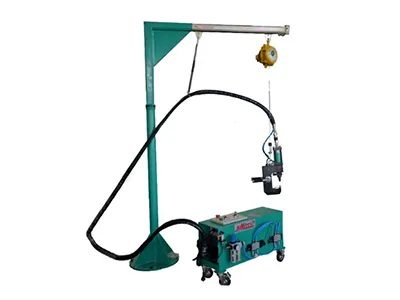

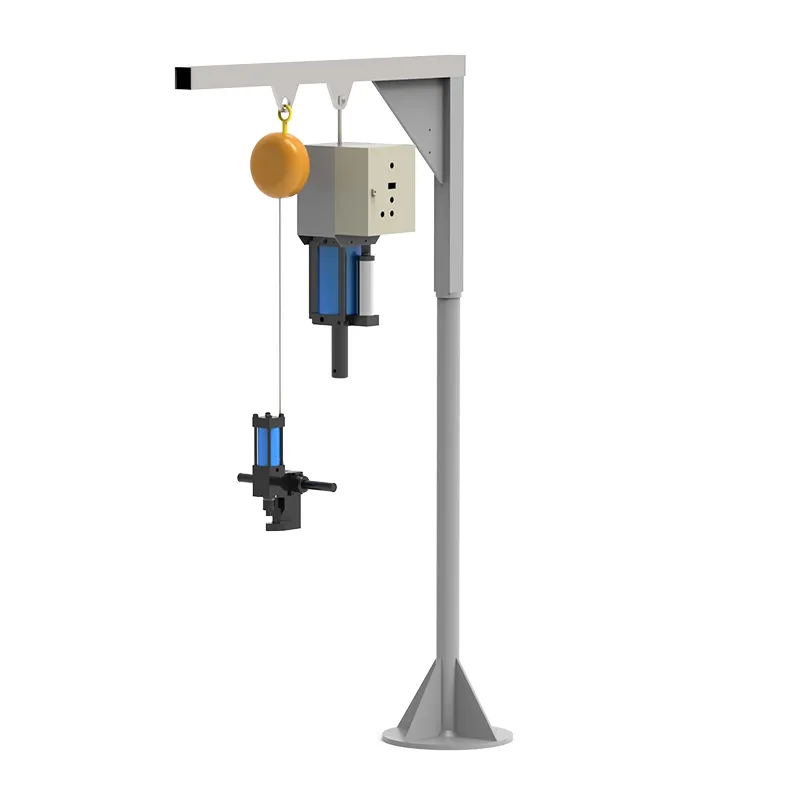

Консольный кронштейн c балансиром (настраивается в зависимости от условий работы)
- Высокое качество соединения и прочность: формируемое соединение обладает высокой прочностью на растяжение и сдвиг, равномерно распределяет нагрузку, устойчиво к вибрациям и усталости материала, превосходя традиционные заклепочные соединения.
- Сохранение покрытия и внешнего вида: холодная деформация пуклевочным инструментом не повреждает защитные покрытия (оцинковку, лакокрасочные слои), исключает термическое воздействие, окисление и деформацию, что особенно важно для изделий с высокими требованиями к герметичности и коррозионной стойкости.
- Удобство эксплуатации и мобильность: компактная конструкция и возможность подвесного исполнения поддерживают удобную работу. Пневматический привод исключает ограничения по времени работы (в отличие от аккумуляторных решений) и повышает производительность при длительной эксплуатации. Подходит как для серийного производства, так и для монтажных работ на месте или на высоте.
- Универсальность: пуклевочный инструмент SIMITCH совместим с различными материалами (низкоуглеродистая сталь, оцинкованная сталь, нержавеющая сталь, алюминий и др.) толщиной 0.8–3.0 мм. Замена оснастки позволяет быстро адаптировать инструмент под различные задачи.
Формовка
Проведение испытаний
Штамповка
Рельефное тиснение (чеканка)
Вытяжка
Герметизация
Клепка
Резка
Гибка
Сжатие
Клинч-соединение (пуклевка)
Запрессовка
