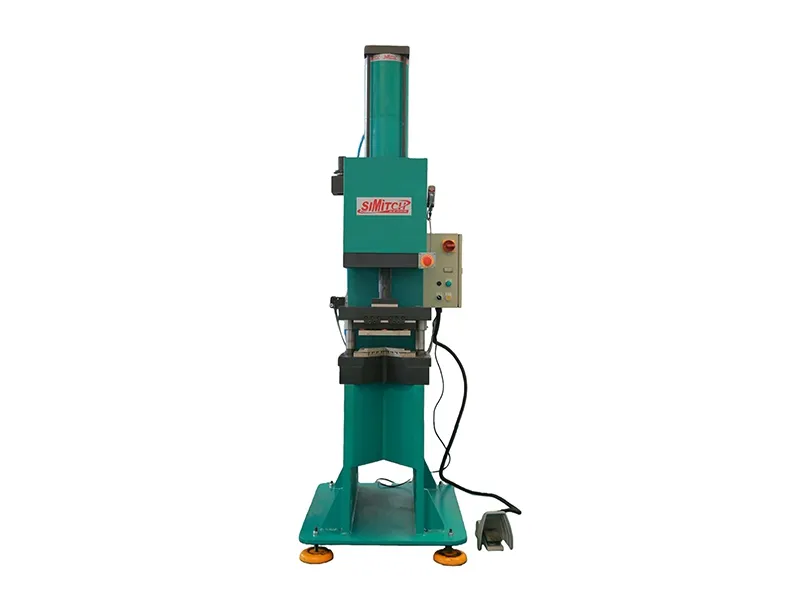

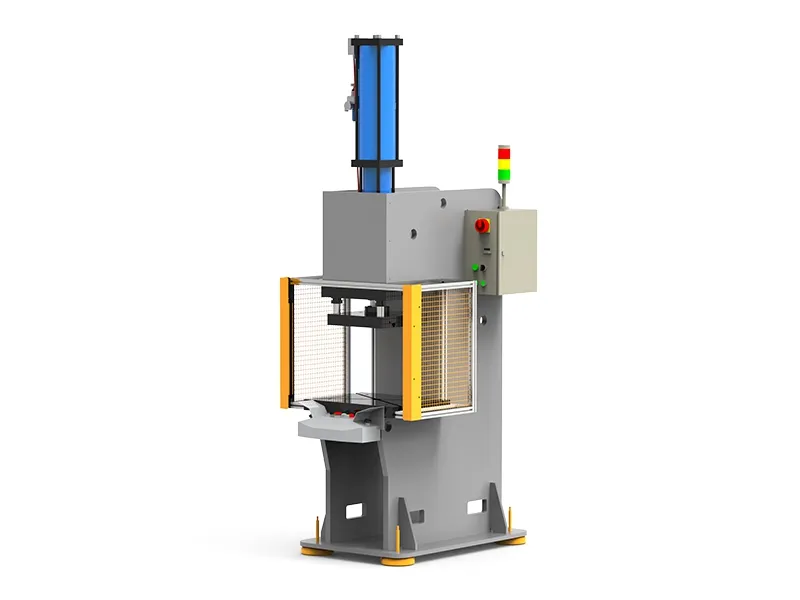

Запрессовочный (сборочный) пресс с С-образной рамой, 78–990 кН
- Усилие 78-990кН
- Power Stroke 5-52мм
- Общий ход штока 100/200/250мм
Прессы с С-образной рамой разработаны с акцентом на высокую жесткость конструкции и интеллектуальное управление процессами штамповки листового металла и сборочными операциями. Благодаря напольной конструкции и высокой точности прикладываемого усилия пресс служит надежной базой для эффективного производства различных металлических изделий.
Ключевые особенности
Габариты и параметры пресса могут быть адаптированы под конкретные требования заказчика. Максимальное усилие прессования – до 100 тонн.
Система привода
Привод осуществляется пневмогидравлическими цилиндрами серии BS/BT компании SIMITCH.

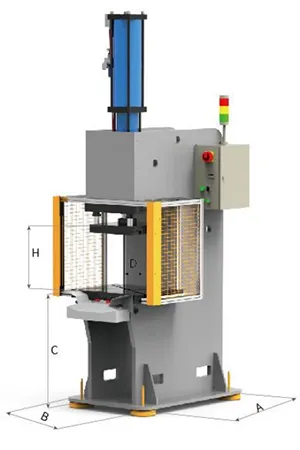

Габариты
| Модель | Макс. усилие | A | B | C | D | H | T-паз | ||
| кН | тонн | ||||||||
| PC | 8 | 78 | 7.8 | 900 | 600 | 750 | 205 | 280 | 12 |
| 15 | 134 | 13.4 | 900 | 660 | 750 | 225 | 250 | 14 | |
| 20 | 184 | 18.4 | 1200 | 750 | 750 | 255 | 400 | 18 | |
| 30 | 283.6 | 28.36 | 1300 | 800 | 750 | 255 | 450 | 18 | |
| 50 | 477.6 | 47.76 | 1400 | 1000 | 750 | 255 | 550 | 18 | |
| 75 | 735.7 | 73.57 | 1500 | 1200 | 750 | 255 | 550 | 18 | |
| 100 | 990 | 99 | 1600 | 1200 | 750 | 255 | 550 | 18 | |
Компоненты системы
- Пневмогидравлический цилиндр
- С-образная рама
- Система безопасности STE
Области применения
- Пробивка и чеканка листового металла
- Запрессовка подшипников и втулок
- Пуклевка и клепка электрокомпонентов
- Формовка в порошковой металлургии
