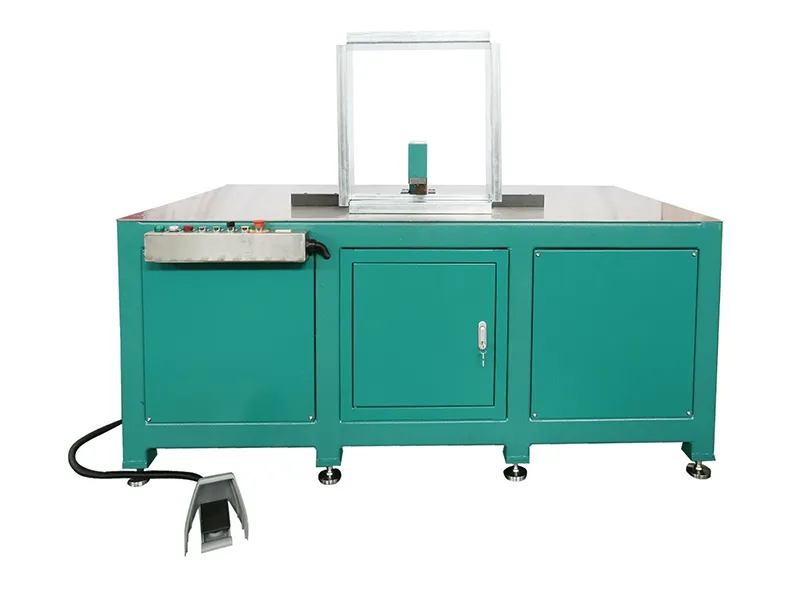

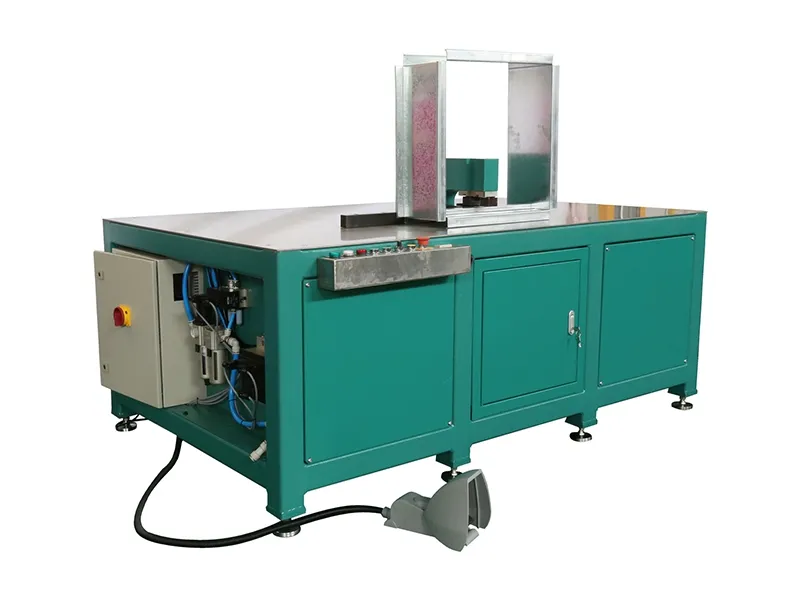

Стол для пуклевочного станка (для пуклевки ребер жесткости клапанов ОВКВ)
Стол для пуклевки ребер жесткости клапанов ОВКВ – это специализированная система, предназначенная для точного соединения усиливающих ребер с корпусом клапана, включая внешние рамы и панели. Его основная задача состоит в повышении общей жесткости конструкции за счет надежной пуклевки, предотвращающей деформации системы ОВКВ при высокоскоростном потоке воздуха, монтажных нагрузках и транспортировке.

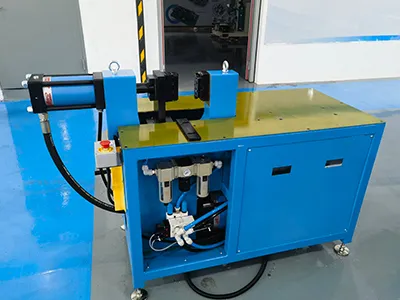

Оснастка для клинчинга (пуклевки)
Этот основной блок состоит из пуклевочных клещей, мультипликатора давления (интенсификатора) и специализированных
штампов. Мультипликатор обеспечивает достаточное усилие для клещей, в то время как штампы изготавливаются по
индивидуальному заказу на основе геометрии ребра жесткости и требуемых точек контакта. Узел поддерживает как
одноточечное, так и двухточечное одновременное клипсование, и подходит как для линейных, так и для нелинейных форм ребер
жесткости.

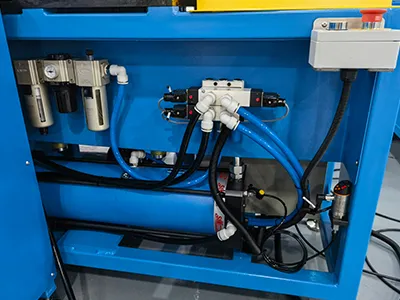

Система привода и управления
Приводимая в действие гидравлической системой или пневмогидравлическим цилиндром платформа обеспечивает высокое усилие,
необходимое для обработки листового металла различной толщины. Электрическая система управления контролирует
последовательность пуска/остановки, регулировку давления и позиционирование рабочего стола. Некоторые модели имеют
встроенные дисплеи для мониторинга параметров.

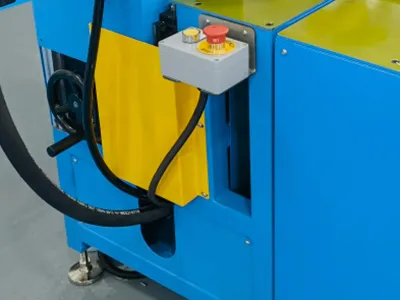

Механизм регулировки по высоте
Система состоит из подъемных цилиндров и направляющих колонн, позволяющих точно настраивать высоту положения клещей.
Такой подход гарантирует совместимость стола с клапанами различной высоты и равномерное распределение усилия при сборке.
